試驗設備是各種試驗研究的基礎，也是試驗設備不斷更新的推動力。各種試驗設備的設計與生產都與試驗研究的需要密切相關。拉伸性能是工程材料的關鍵性能，因此，拉伸試驗機的種類和型號也因材料的不同而異。這些拉伸試驗機在結構和功能上大致相同，都是按照試驗規范進行設計的，主要用于標準試樣的拉伸試驗。

但是隨著新材料的不斷出現，或者工程應用的特殊性和復雜性，通常需要對一些非標準試樣進行錨固或拉伸試驗。對于非標準試驗，已有的試驗機設備往往無法滿足使用要求。而針對非標準試樣重新定制試驗機設備將產生大額費用，因此在現有的設備上進行改造并使其滿足試驗要求很有必要。

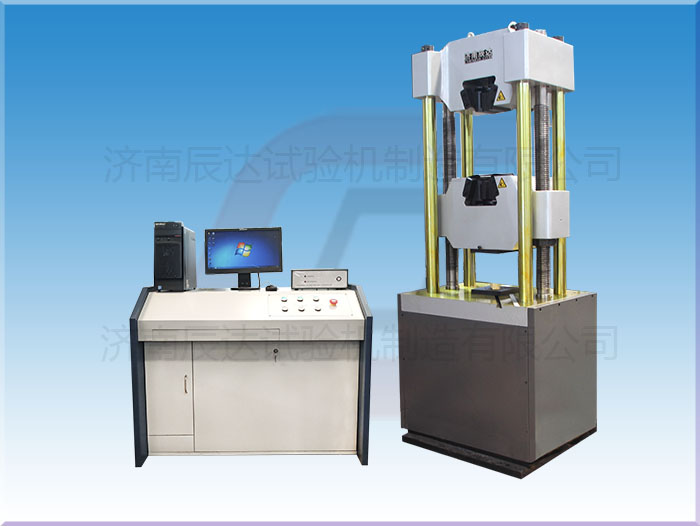

萬能試驗機構造和工作原理

SHT4605微機控制電液伺服萬能試驗機主要由機座、4根立柱、2根絲桿、上橫梁和下橫梁等組成。其結構原理如下:

(1)機座內包括電機、油源、千斤頂部分，為試驗機的動力部分;

(2)4根立柱底部與機座臺面固定，并通過卡箍將上橫梁固定于立柱頂部，使上橫梁與立柱形成反力架;

(3)2根絲桿穿過機座臺面，與機座臺面相互獨立，之間沒有約束。絲桿由專門的電機驅動，可以同步旋轉，絲桿旋轉的同時可以帶動下橫梁上下移動，根據試樣大小，調節下橫梁到合適位置，絲桿停止旋轉后下橫梁的位置是固定不變的;

(4)上橫梁和下橫梁上配有夾具，用于加持試樣;

(5)試樣安裝后，開啟電源和油源，千斤頂將機座臺面上頂，同時帶動4根立柱和上橫梁向上移動，因?yàn)橄聶M梁的位置是固定的，因此上橫梁向上移動將對試件產生拉力。

(6)上下橫梁之間的拉伸空間為710mm。
